Skuteczne metody skalowania wzorów witraży do różnych okien bez utraty proporcji

Dlaczego ten sam wzór witraża nie działa w każdym oknie

Różnica między „ładnym rysunkiem” a projektem technicznym

Wzór witraża może wyglądać imponująco na kartce A4, w katalogu lub na ekranie, a zupełnie się rozsypać po przeskalowaniu do realnego okna. Rysunek „na ładnie” ignoruje obciążenia, ramy, minimalną szerokość ołowiu, sposób mocowania w ramie i miejsce styku ze szprosami. Projekt techniczny musi to wszystko uwzględniać już na etapie szkicu, zanim w ogóle zacznie się skalowanie wzoru.

Najprostszy test jakości polega na zadaniu sobie pytania: czy ten rysunek mógłby zostać zrealizowany w realnym szkle bez łamania podstawowych zasad technologii? Jeśli odpowiedź brzmi „nie wiem” lub „raczej nie”, skalowanie takiego wzoru jest jak powiększanie błędu – im większe okno, tym problem staje się bardziej widoczny. Sygnałem ostrzegawczym są linie, które nigdzie się nie kończą albo przecinają się w miejscach, gdzie w praktyce musiałby przechodzić ołów.

Projekt techniczny wzoru witraża traktuje każdą linię nie tylko jako kontur, ale jako przyszły profil ołowiany, pęknięcie w strukturze szkła i potencjalną ścieżkę odprowadzania naprężeń. Przy skalowaniu proporcji nie można udawać, że to tylko grafika – to plan konstrukcji, który ma wytrzymać lata pracy w ramie i zmiany temperatury.

Jeśli rysunek nie jest od początku uporządkowany technicznie, jego skalowanie do innego okna będzie generować kolejne konflikty: z podziałem tafli, z marginesem przy ramie, z minimalną wielkością elementów. Wtedy zamiast prostego powiększenia trzeba zaczynać od porządkowania samej struktury motywu.

Co skaluje się dobrze, a co się psuje przy zmianie formatu

Nie każdy rodzaj kompozycji reaguje na powiększanie czy zmniejszanie tak samo. Najbezpieczniej skaluje się geometria i rytm: rozety, powtarzalne ornamenty, pasy dekoracyjne, symetryczne podziały kwadratów i rombów. Jeśli zachowasz proporcje wysokość/szerokość i przeskalujesz całość liniowo, kształty zwykle pozostaną czytelne, a powtarzalny rytm „przyjmie” inny wymiar okna bez dramatów.

Znacznie gorzej znoszą skalowanie postacie, twarze, dłonie, litery i detale roślinne. Twarz spłaszczona choćby o kilka procent zaczyna wyglądać nienaturalnie, oczy się „rozjeżdżają”, usta stają się zbyt szerokie albo zbyt wąskie. Przy zmniejszaniu okna rysy zlewają się w plamę, przy powiększaniu – zbyt długie linie konturu i ołowiu tracą elegancję, zaczynają „pływać”. To samo dotyczy liści o skomplikowanych zarysach oraz bardzo drobnych kielichów kwiatów – po przeskalowaniu w dół łatwo zejść poniżej minimum technologicznego.

Problemem są także napisy i symbole. Litery, które w katalogu na A4 mają 10 mm wysokości, po zmniejszeniu całej kompozycji do wąskiego przeszklenia potrafią zejść do wartości, których nie da się przeciąć szkłem i oprawić w ołów bez rozmazania kształtu. Z kolei przy powiększaniu litera „O” zamienia się w ogromną owalną ramkę, która dominuje nad resztą sceny.

Jeśli centralny motyw to postać, herb, monogram – dowolne wymuszone rozciąganie w pionie lub w poziomie będzie natychmiast widoczne. Tego rodzaju elementy wymagają adaptacji, a nie ślepego skalowania „z procenta” na kserokopiarce czy w programie graficznym.

Technologiczne ograniczenia skalowania witraży

Każdy projektant witraży powinien mieć w głowie twarde ograniczenia technologiczne, które działają jak punkty kontrolne przed skalowaniem. Najważniejsze z nich to:

• minimalna szerokość ołowiu – standardowe profile mają określony rozmiar; zbyt gęsta sieć linii po zmniejszeniu spowoduje, że ołów przykryje znaczną część kompozycji;
• minimalna wielkość elementu szklanego – zbyt małe kawałki są trudne w cięciu, podatne na pękanie przy montażu i eksploatacji;
• uciągłość linii konstrukcyjnych – linie, które w pierwotnej skali przechodzą przez całą wysokość panelu, pełnią rolę „kręgosłupa”; po błędnym skalowaniu mogą kończyć się w przypadkowych miejscach, osłabiając konstrukcję;
• margines przy ramie – profile przy krawędzi okna, uszczelki i listewki mocujące zabierają kilka do kilkunastu milimetrów z każdej strony.

Skalowanie wzorów witraży bez odniesienia do tych parametrów kończy się często projektem, którego nie da się zrealizować technicznie. Przerywane linie konstrukcyjne w miejscach narażonych na obciążenia, mikroskopijne detale „wiszące” na jednym pasku ołowiu, brak zapasu przy krawędziach – to typowe sygnały ostrzegawcze. Każde powiększenie powinno być weryfikowane pod kątem minimalnych i maksymalnych odległości między liniami.

Jeśli projekt po przeskalowaniu generuje elementy poniżej minimum technologicznego, nie wystarczy „grubszy ołów”. Trzeba świadomie przeprojektować fragmenty kompozycji tak, aby zachować charakter wzoru, ale dostosować go do realnych możliwości wykonania.

Gotowy wzór z katalogu w pionowym oknie – „efekt banera”

Częsty scenariusz: inwestor wybiera wzór z katalogu, zaprojektowany do szerokiego okna w salonie, a następnie prosi o zastosowanie go w wysokim, wąskim oknie klatki schodowej. Jeśli ograniczyć się do prostego rozciągnięcia w pionie, całość zamieni się w „wydłużony baner”. Okrągłe elementy stają się owalami, postacie rosną do nienaturalnych proporcji, a poziome podziały giną.

Wzór katalogowy zwykle zakłada konkretne proporcje w projekcie witraża, np. 3:2. Tymczasem okno na klatce schodowej ma proporcję 5:1. Przy takim układzie nie ma mowy o liniowym skalowaniu bez strat – trzeba zmienić układ sceny. Jeden z rozwiązań to wykorzystanie tylko fragmentu oryginalnego motywu i zaprojektowanie powtarzalnych sekcji, które „prowadzą oko” w górę. Innym jest dodanie nowych pasów dekoracyjnych u góry i dołu, a motyw główny zachowanie w środkowym fragmencie o zbliżonych proporcjach do wzoru wyjściowego.

Jeśli klient upiera się przy „takim samym rysunku, tylko wyższym”, projektant powinien jasno pokazać na wydrukach testowych, jak deformują się kształty po rozciągnięciu. Taki audyt wizualny jest często jedynym sposobem, by uświadomić, że bez adaptacji wzoru całość będzie wyglądać jak źle rozciągnięte zdjęcie na monitorze.

Trzy pytania kontrolne przed decyzją „biorę ten wzór i powiększam”

Przed sięgnięciem po kalkulator skalowania lub funkcję „Resize” w programie graficznym dobrze jest zatrzymać się przy trzech prostych pytaniach:

• Czy proporcje okna są zbliżone do proporcji oryginalnego wzoru, czy różnią się radykalnie (np. 3:2 vs 5:1)?
• Czy motyw centralny (postać, herb, roseta) po rozciągnięciu w pionie lub poziomie nie straci czytelności lub nie zostanie przycięty przez ramę albo szpros?
• Czy po przeskalowaniu w dół najmniejsze elementy nie zejdą poniżej bezpiecznego minimum dla pracy w szkle i ołowiu?

Jeśli na któreś z tych pytań odpowiedź brzmi „nie” lub „nie jestem pewien”, sygnał jest oczywisty: prostego skalowania lepiej nie robić. Wzór wymaga co najmniej korekt brzegowych, a często pełnej adaptacji dla konkretnego okna. Świadome „nie” na tym etapie oszczędza wielokrotne poprawki na późniejszych fazach.

Gdy analiza pokazuje zgodność proporcji, brak konfliktów z motywem centralnym i bezpieczną wielkość detali po przeskalowaniu – dopiero wtedy można traktować skalowanie jako proces czysto techniczny, a nie jako ratowanie projektu na siłę.

Jeśli projektant wie, które elementy są szczególnie wrażliwe na skalowanie, zyskuje przewagę: potrafi od razu wskazać miejsca wymagające adaptacji, zamiast liczyć na to, że „drukarka i tak sobie poradzi”. Wtedy skalowanie staje się kontrolowaną operacją, a nie loterią.

Analiza okna: wymiary, proporcje, podziały, rama – audyt wejściowy

Prawidłowy pomiar: światło szyby a wymiar w świetle ramy

Skalowanie wzoru witraża zaczyna się od pomiaru okna. To punkt kontrolny numer jeden. Różnica między „światłem szyby” (realna widoczna powierzchnia szkła) a wymiarem w świetle ramy może wynosić kilka do kilkunastu milimetrów na stronę. W witrażu to ogromna wartość – wystarczy, by obciąć fragment podpisu, część ornamentu albo czoło postaci.

Pomiar należy zawsze wykonywać w kilku punktach – u góry, na środku i na dole okna, a także lewą i prawą stroną. Stare ramy bywają krzywe; różnice 3–5 mm nie są niczym niezwykłym. Wzór ska­lo­wa­ny „na idealny prostokąt” w warsztacie, przy montażu może okazać się zbyt wysoki w jednym narożniku i zbyt niski w drugim.

Jeśli interesują Cię konkrety i przykłady, rzuć okiem na: Jak skalować wzór witrażu do innego okna bez utraty proporcji.

Drugi element pomiaru to grubość listew przyszybowych, uszczelek i systemu mocowania. To wszystko „zjada” krawędź witraża. Jeśli projektant narysuje ornament do samego brzegu „światła szyby”, montażysta i tak go częściowo przykryje listwą. Margines bezpieczeństwa powinien być uwzględniony już na etapie rysunku pod skalowanie.

Bez rzetelnego pomiaru każde dalsze decyzje są uzależnione od przypadku. W sytuacji, gdy nie da się zrobić pomiaru samodzielnie, minimum to uzyskanie od wykonawcy dokładnego szkicu z wymiarami i zaznaczonymi odchyłkami, nie tylko suchych liczb z katalogu okien.

Proporcja wysokość/szerokość jako główny parametr

Wymiary „w centymetrach” mówią niewiele bez odniesienia do proporcji. Okno 60×90 cm i 80×120 cm mają zbliżone proporcje, choć różne rozmiary. Z kolei 40×200 cm i 120×120 cm to zupełnie inne światy kompozycyjne. Pierwsze wymusza pionowy rytm, drugie pozwala na bardziej rozłożone sceny i rozety.

Proporcję okna najwygodniej zapisać jako stosunek wysokości do szerokości, sprowadzony do najprostszych liczb, np. 2:1, 3:2, 5:1. To szybko ujawnia, czy wzór, który ma się skalować, mieści się w podobnym stosunku, czy nie. Jeśli katalog podaje, że oryginalny projekt powstał do otworu 90×135 cm (3:2), a nowe okno ma 50×250 cm (5:1), różnica jest radykalna.

Proporcja decyduje o tym, jak rozkładać akcenty i linie prowadzące. Przy oknach bardzo wysokich motywy powinny prowadzić wzrok w górę, przy oknach szerokich – łagodne linie poziome stabilizują obraz. Ślepe skalowanie wzoru 3:2 do okna 5:1 ignoruje tę logikę, co skutkuje wrażeniem „rozciągniętego zdjęcia”.

Jeśli projektant konsekwentnie zapisuje proporcje zarówno okna, jak i wzoru, dużo łatwiej wychwycić moment, w którym adaptacja musi być głębsza niż proste przeliczenie wymiarów.

Istniejące podziały: szprosy, belki, okucia

Podziały konstrukcyjne okna są jednym z najważniejszych ograniczeń przy skalowaniu wzoru. Szprosy, belki, zawiasy, klamki, podparcia – wszystko to determinuję, gdzie mogą przebiegać kluczowe linie kompozycji. Projekt, który ignoruje szpros dzielący szybę w 1/3 wysokości, prędzej czy później będzie musiał zostać rozcięty w losowym miejscu, często przez twarz lub główny motyw.

Już na etapie audytu okna warto narysować uproszczony schemat podziałów i nanieść go na kartkę z wymiarami. Wtedy widać, w których strefach można bezpiecznie prowadzić newralgiczne elementy, a które lepiej zarezerwować na tło lub ornament. Bardzo często szprosy można wykorzystać jako naturalne linie podziału kompozycji, podkreślając je, zamiast udawać, że ich nie ma.

Klamki, zamki, zawiasy i inne okucia też mają znaczenie. Duża klamka w środkowej części szyby może zdominować misterną kompozycję, jeśli trafi w centralny fragment wzoru. Przy skalowaniu trzeba sprawdzić, czy główne motywy nie „najeżdżają” na te elementy, albo – jeśli nie da się tego uniknąć – tak poprowadzić linie ołowiu, aby optycznie zintegrować okucie z rysunkiem.

Jeśli istniejących podziałów jest dużo i są niefortunnie rozmieszczone, skalowanie gotowego wzoru bez jego dekompozycji na mniejsze moduły będzie ruchem ryzykownym. Wtedy lepiej potraktować każdy segment między szprosami jako oddzielny panel z własną mini-kompozycją nawiązującą do głównego motywu.

Rama, marginesy i „zjedzona” krawędź

Rama witraża to nie tylko tło, ale aktywny element wpływający na odbiór proporcji. Grube profile okienne wizualnie „zwężają” światło szyby, szczególnie w wąskich otworach. Jeśli wzór jest narysowany do samego brzegu szklanej powierzchni, po zamontowaniu w ramie część ornamentu zniknie pod listwami i uszczelkami. To częsty błąd przy mechanicznie skalowanych projektach.

Szerokość ramy jako filtr kompozycji

Grubość ramy działa jak filtr: im szersza, tym mocniej „obcina” obraz. Przy wąskim oknie i masywnym profilu część peryferyjna wzoru praktycznie przestaje istnieć w odbiorze. Dotyczy to zwłaszcza delikatnych obwódek, cienkich ornamentów i napisów tuż przy krawędzi.

Minimalny margines bezpieczeństwa między linią ołowiu a wewnętrzną krawędzią ramy powinien być z góry określony i konsekwentnie stosowany na etapie skalowania. W praktyce często lepiej świadomie zaprojektować wyraźną, prostą ramkę wewnętrzną, która „przejmie” wizualny kontakt z profilem okiennym, niż pozwolić, by to główne motywy dochodziły do samych uszczelek.

Jeśli po naniesieniu skali okazuje się, że ważne elementy dotykają krawędzi, to sygnał ostrzegawczy: wzór wymaga odsunięcia kompozycji do środka lub redukcji ilości detalu przy brzegu. W przeciwnym razie montaż i naturalne tolerancje wymiarowe zjedzą fragment sceny w zupełnie niekontrolowany sposób.

Łuki, skosy i nieregularne kształty otworów

Okna o łukowych nadświetlach, skosach poddasza czy nieregularnych obrysach eliminują możliwość prostego skalowania prostokątnego wzoru. Każda różnica między idealnym prostokątem a realnym kształtem otworu to potencjalne pole konfliktu z kompozycją.

Punkt kontrolny: najpierw powstaje dokładny szablon kształtu – z kartonu lub sklejki, z zaznaczonymi osiami i kluczowymi punktami (środek łuku, początek skosu). Dopiero na nim rysuje się ramy odniesienia dla wzoru. Przeliczanie „na sucho” z wymiarów liczbowych przy nieregularnych kształtach kończy się z reguły przesunięciami i przycięciami, których nie da się naprawić na etapie montażu.

Jeśli łuk „zjada” górne narożniki pola, scena z silnym poziomym zamknięciem (np. fryz z postaciami stojącymi na jednej linii) będzie wymagała podziału na sekcje lub zmiany geometrii obramowania. Samo wciśnięcie prostokątnego rysunku w obrys łuku doprowadzi do tego, że część głównego motywu zniknie w martwej strefie. W takiej sytuacji bezpieczniej jest wyraźnie oddzielić strefę łuku od głównej kompozycji (np. pasem ornamentu), niż udawać, że okno jest prostokątne.

Jeśli obrys okna nie jest prostokątem, a wzór startowy jest prostokątny – to sygnał, że potrzebna jest adaptacja kompozycji obramowania i pól tła. Samo skalowanie wymiarów nie wystarczy, bo zniekształcenia w narożnikach przełożą się na deformacje motywów.

Diagnostyka wzoru: co można skalować liniowo, a co wymaga adaptacji

Rozróżnienie elementów konstrukcyjnych i dekoracyjnych

Każdy wzór witraża zawiera elementy „nośne” kompozycji oraz detale drugorzędne. Pierwsze definiują podział pól, kierunki linii i główne akcenty, drugie uzupełniają całość. Przy skalowaniu oba typy nie mogą być traktowane jednakowo.

Do elementów konstrukcyjnych zaliczają się:

• główne ramy i obramienia (zewnętrzne, wewnętrzne, pola kartuszy),
• osie kompozycji (pion środkowy, kluczowe przekątne),
• linie dzielące większe pola na czytelne segmenty,
• kontury postaci, herbów, dużych motywów florystycznych.

Elementy dekoracyjne to m.in. wypełnienia tła, drobne ornamenty, cieniowania, liternictwo pomocnicze, małe detale roślinne. Te drugie mogą zostać uproszczone, zagęszczone lub rozrzedzone przy zachowaniu ogólnego charakteru wzoru.

Jeśli przed skalowaniem nie wykonasz takiej segregacji na warstwy „konstrukcja” vs „dekoracja”, każda zmiana rozmiaru będzie chaotyczna. Gdy jest jasne, które linie trzeba zachować 1:1 w proporcji, łatwiej świadomie zredukować lub rozbudować ornament, zamiast przypadkowo gubić istotne elementy.

Strefy krytyczne: twarze, dłonie, napisy, herby

Nie wszystkie części wzoru mają taką samą tolerancję na skalowanie. Niektóre reagują na najmniejsze odchylenia bardzo wyraźną utratą czytelności. W praktyce do stref krytycznych należą:

• twarze i dłonie postaci (w scenach figuralnych),
• motywy herbowo-znakowe (godła, logotypy, monogramy),
• liternictwo (napisy fundacyjne, cytaty, daty),
• małe motywy symboliczne (np. gołąb, klucz, serce).

Dla tych elementów trzeba ustalić minimum wymiarowe: poniżej jakiej wielkości linia ołowiu lub plama szkła przestaje być czytelna. Jeśli po przeskalowaniu w dół twarz ma mniej niż kilka centymetrów wysokości, a oko sprowadza się do jednej kropki, projekt figuralny traci sens. Wtedy jedynym racjonalnym wyjściem jest zmiana proporcji sceny (większa twarz kosztem tła) albo rezygnacja z przedstawienia figuralnego na rzecz symbolu.

Jeśli po wprowadzeniu współczynnika skali choć jedna strefa krytyczna przekracza ustalone minimum technologiczne (za małe litery, zbyt drobny herb), to wyraźny sygnał ostrzegawczy. Taki wzór musi przejść adaptację, nawet jeśli reszta kompozycji wydaje się poprawna.

Siatka kompozycyjna a siatka techniczna

Wzór witraża opiera się równocześnie na dwóch rodzajach podziałów: kompozycyjnych (związanych z obrazem) i technicznych (wynikających z prowadzenia ołowiu i technologii). Przy skalowaniu łatwo je pomylić i traktować wyłącznie jako linie rysunku, tymczasem ich funkcja jest różna.

Siatka kompozycyjna to osie symetrii, rytmy powtarzających się motywów, podziały złotego podziału lub innych proporcji estetycznych. Siatka techniczna wynika z wymiarów tafli szkła, dopuszczalnej długości profilu ołowianego bez podparcia i wymagań montażowych. Skoro skala okna się zmienia, parametry techniczne również mogą wymusić korektę – nie tylko „przeciągnięcie” linii.

Dobrym nawykiem jest rozrysowanie tych dwóch siatek na osobnych warstwach (fizycznie lub mentalnie). W czasie diagnostyki zadaj pytanie: które linie są niezbędne z uwagi na statykę i montaż, a które wynikają tylko z kompozycji? Te pierwsze przy skalowaniu muszą być weryfikowane w kontekście nowych wymiarów okna, te drugie można nieco przesunąć, aby poprawić proporcje wizualne.

Jeśli po zmianie wymiarów okaże się, że linia techniczna (np. długi pionowy profil ołowiany) przekracza rozsądny wymiar i grozi ugięciem, to sygnał, że trzeba wprowadzić dodatkowe podziały lub wykorzystać istniejące motywy jako „pretekst” do dołożenia podparć. Skalowanie bez takiej weryfikacji przekłada się na problemy eksploatacyjne, a nie tylko wizualne.

Warto też podejrzeć, jak ten temat rozwija więcej o Witraże — znajdziesz tam więcej inspiracji i praktycznych wskazówek.

Elementy, które można skalować liniowo z minimalnym ryzykiem

Nie każda część wzoru wymaga zaawansowanej adaptacji. Istnieje grupa motywów, które przy rozsądnym współczynniku powiększenia lub pomniejszenia można przeskalować liniowo, bez widocznej utraty jakości:

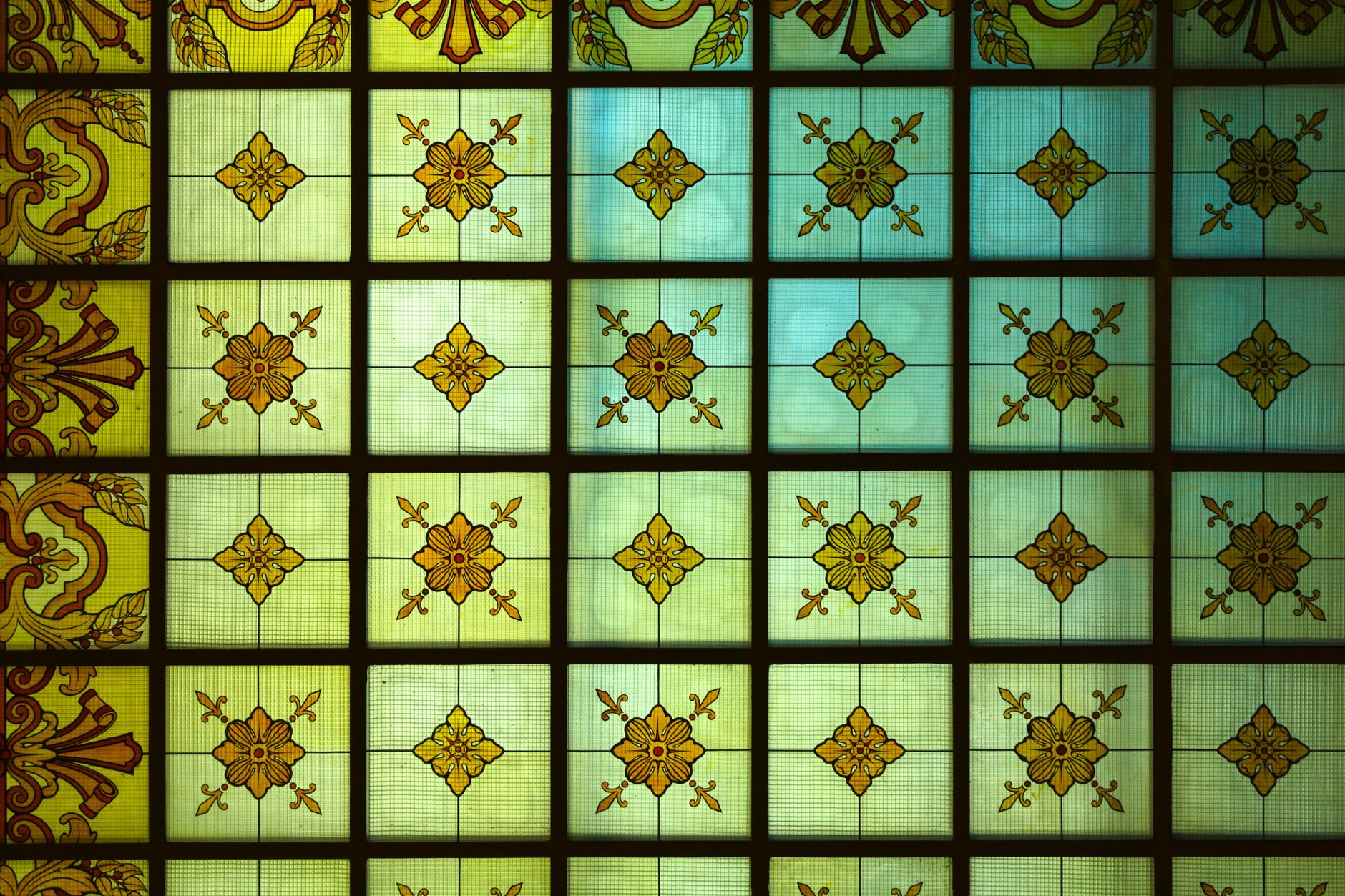

• proste obramienia geometryczne (pasy, proste ramki, bordiury z powtarzalnym motywem),
• tła z dużych pól jednokolorowych lub łagodnie przenikających się plam,
• symetryczne ornamenty o dużym module (np. liście akantu, rozety) – przy zachowaniu minimalnego wymiaru detalu,

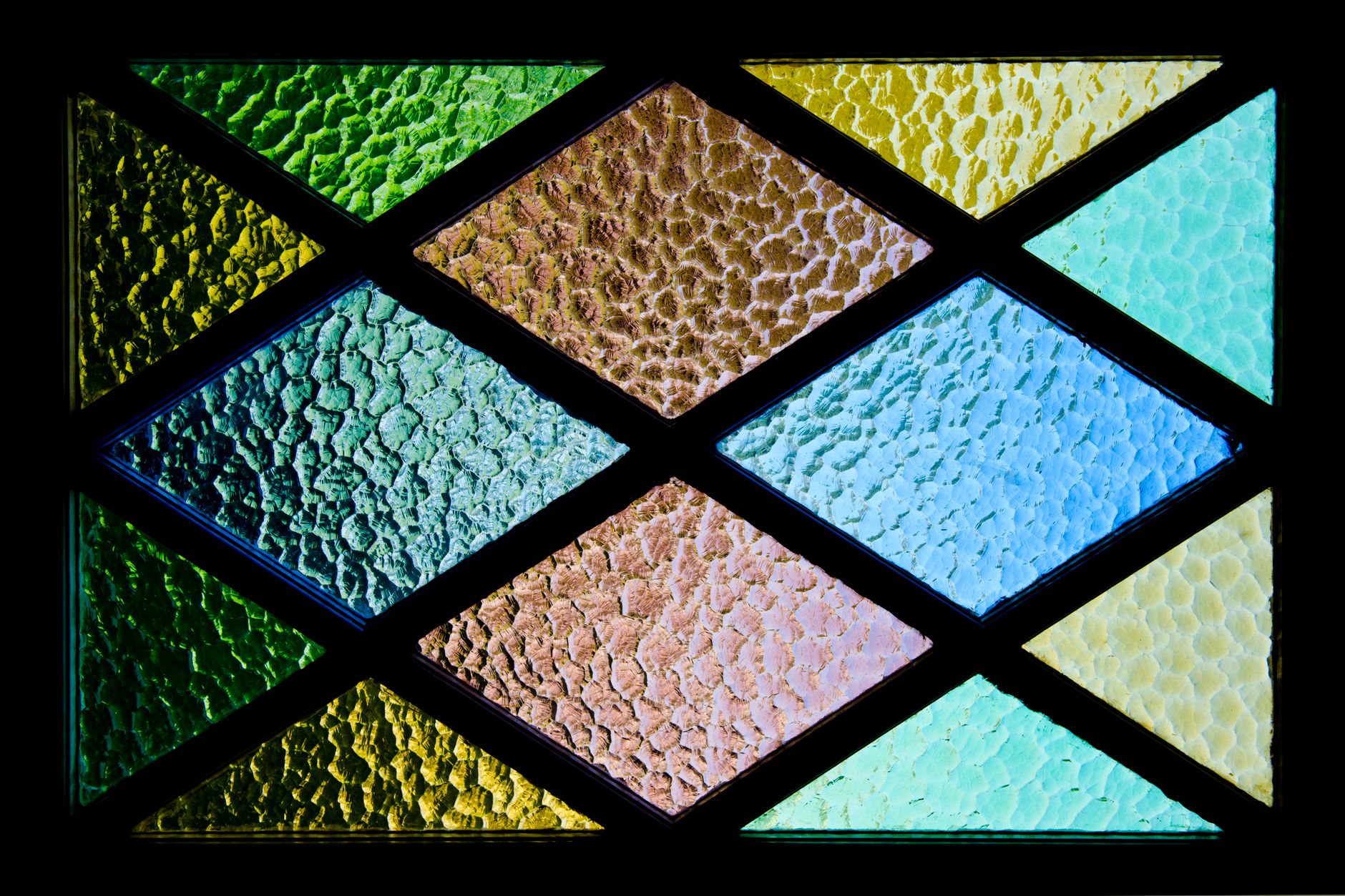

• modułowe kraty i rytmy (np. powtarzalne romby, kwadraty, regularne pasy).

Warunek: współczynnik skali musi być zbliżony w pionie i poziomie. Jeśli proporcje zostaną zachowane, a detale nie spadną poniżej minimum technologicznego, takie segmenty można skalować niemal „mechanicznie”. Kontrola sprowadza się wówczas do szybkiego sprawdzenia wymiarów minimalnych i zgodności z nowym obrysem okna.

Jeśli diagnostyka pokaże, że przynajmniej 70–80% wzoru należy do tej grupy „bezpiecznej”, zakres prac adaptacyjnych radykalnie maleje. Wtedy wysiłek projektanta koncentruje się na strefach krytycznych, zamiast na całościowego przerabianiu kompozycji.

Motywy wymagające adaptacji zamiast prostego przeskalowania

Przy pewnych typach wzorów liniowe skalowanie niemal zawsze prowadzi do problemów. Dotyczy to przede wszystkim:

• scen figuralnych z wieloma postaciami na różnych planach,
• skomplikowanych herbów z dużą ilością pól i drobnych znaków,
• ornamentów roślinnych o bardzo gęstej siatce liści i wici,
• kompozycji z rozbudowanym liternictwem (dużo tekstu).

W takich przypadkach rozsądniej jest traktować wzór jak zbiór modułów do ponownego złożenia, a nie jak obrazek do powiększenia. Można:

• zmniejszyć liczbę postaci, ale zostawić najważniejszą,
• uproszczyć herb (np. tylko tarcza i główne godło, bez drobnej heraldyki),
• zredukować liczbę drobnych liści na rzecz większych, bardziej wyrazistych kształtów,
• skrócić tekst, powiększając litery i poprawiając czytelność.

Jeśli wzór bazowy ma charakter „miniaturowy” (mnóstwo małych szczegółów na niewielkiej przestrzeni), a nowe okno ma zupełnie inne proporcje, to sygnał ostrzegawczy: liniowe skalowanie będzie albo nieczytelne, albo technologicznie niewykonalne. Taki projekt wymaga przemyślenia na nowo układu motywów, choć estetyka może pozostać podobna.

Metody ręcznego skalowania: siatka, podział proporcjonalny, pantograf

Siatka kwadratów jako narzędzie kontroli proporcji

Tradycyjna metoda siatki kwadratów daje dużą kontrolę nad skalowaniem, szczególnie gdy proporcje okna są zbliżone do proporcji oryginalnego wzoru. Polega na podzieleniu rysunku bazowego na równą liczbę pól (np. 10×20 kwadratów), a następnie odtworzeniu tej samej ilości pól na formacie docelowym – tylko większych lub mniejszych.

Kluczowe punkty kontrolne przy tej metodzie:

• liczba kwadratów w pionie i poziomie musi być identyczna w obu formatach,
• stosunek wysokości do szerokości pojedynczego kwadratu musi być taki sam (kwadraty nie mogą zamienić się w prostokąty),
• istotne punkty kompozycji (oczy, wierzchołki łuków, węzły ornamentu) dobrze jest zaznaczyć na siatce, aby łatwiej odnaleźć je w wersji przeskalowanej.

Jeśli oryginalny wzór to prostokąt 3:2, a nowe okno ma tę samą proporcję, siatka jest metodą niemal bezbłędną: proporcje zostaną zachowane, detale pozostaną na tych samych pozycjach względnych. Gdy proporcje się różnią, siatka nadal może posłużyć do kontrolowanego „ściskania” lub „rozciągania” wybranych stref (np. celowego poszerzenia tła przy zachowaniu wymiarów postaci), ale wymaga to świadomej decyzji, które pasy siatki zmienić, a które zostawić nienaruszone.

Segmentacja wzoru i siatka o zmiennej gęstości

Przy znaczącej różnicy proporcji prostokątnych okien sama siatka o równych polach może nie wystarczyć. Wtedy przydaje się podejście segmentowe: dzieli się wzór na kilka stref funkcjonalnych (np. dolny ornament, scena główna, górna bordiura) i dla każdej stosuje się nieco inną gęstość siatki lub inny współczynnik skalowania w jednym wymiarze.

Przykład z praktyki: dolny pas z roślinnym ornamentem można lekko „ściskać” w pionie, aby zmieścił się w niższej strefie okna, jednocześnie pozostawiając scenę figuralną w środku praktycznie bez zmian proporcji. W tym celu w dolnych rzędach siatki stosuje się mniejsze wysokości pól, a powyżej – większe, zachowując ciągłość linii w punktach połączenia.

Taka siatka o zmiennej gęstości wymaga większej dyscypliny, ale daje ogromną elastyczność. Pozwala „wbudować” odkształcenie tam, gdzie jest ono najmniej widoczne (w tle, w powtarzalnych motywach), oszczędzając strefy krytyczne. Jeśli analiza pokazuje, że tylko część wzoru musi się dopasować do nowych proporcji, podejście segmentowe jest znacznie bezpieczniejsze niż równomierne rozciąganie całości.

Podział proporcjonalny na osie: wysokość i szerokość

Podział proporcjonalny to metoda mniej „geometryczna” niż siatka, ale wystarczająco precyzyjna przy prostszych kompozycjach. Polega na wyznaczeniu kilku kluczowych poziomów i pionów wzdłuż osi okna – np. 1/4, 1/3, 1/2 wysokości – i przeniesieniu ich na format docelowy zgodnie z wybranym współczynnikiem skali.

Procedura w wersji kontrolnej obejmuje:

1. Wyznaczenie na oryginale kilku linii odniesienia (np. dolna krawędź bordiury, linia oczu postaci, górna krawędź napisów).
2. Zmierzanie ich odległości od dolnej krawędzi oraz przeliczenie na format docelowy z użyciem jednego współczynnika skali w pionie.

Przenoszenie poziomów odniesienia przy różnych proporcjach okna

Gdy proporcje nowego okna różnią się od oryginału, podział proporcjonalny trzeba traktować bardziej selektywnie. Zamiast przenosić wszystkie poziomy z tym samym współczynnikiem, lepiej wskazać te, które są „nietykalne” (np. linia oczu postaci, górna granica sceny głównej) i te, które mogą przyjąć odkształcenie (np. wysokość pasa dekoracyjnego przy posadzce, szerokość górnej bordiury).

Praktyczne podejście krok po kroku:

1. Oznacz na oryginale poziomy krytyczne – takie, których przesunięcie zaburzy czytelność sceny (np. twarze, dłonie, ważne napisy).
2. Oznacz poziomy elastyczne – granice tła, dolne i górne ornamenty, strefy neutralne.
3. Przelicz poziomy krytyczne niemal 1:1 w pionie (z jedną wspólną skalą), dopuszczając co najwyżej niewielkie korekty, aby zmieścić się w wysokości okna.
4. Dopiero pozostałą przestrzeń rozdziel między poziomy elastyczne: możesz je ścisnąć lub rozszerzyć, by wypełnić różnicę wymiarów bez „rozjechania” sceny.

Jeśli w wyniku przeliczeń okazuje się, że poziomy krytyczne zajmują prawie całą wysokość okna, to jasny sygnał ostrzegawczy: projekt wymaga głębszej adaptacji (np. skrócenia sceny, rezygnacji z części ornamentu), a nie wyłącznie przeskalowania proporcjonalnego.

Współczynnik skali w pionie i w poziomie – kiedy można je rozdzielić

Skalowanie niesymetryczne (inny współczynnik w pionie, inny w poziomie) kusi przy oknach o zupełnie innych proporcjach niż oryginał. Stosowane bez nadzoru prowadzi jednak do deformacji postaci, okręgów i heraldyki. Zastosowanie dwóch różnych współczynników jest dopuszczalne tylko w kontrolowanych strefach:

• w tłach jednorodnych lub z miękkim rysunkiem (np. chmury, draperie),
• w pasach bordiur, które nie zawierają koła ani tarczy herbowej,
• w geometrycznych kratach tła, pod warunkiem że użytkownik nie ma punktu odniesienia co do „prawidłowego” kształtu.

Dla kluczowych motywów (twarze, dłonie, koła, tarcze herbowe, elementy architektoniczne) rozdzielenie skali jest zabronione – to minimum warsztatowe. Jeśli różnica współczynników w pionie i poziomie przekracza kilka procent, deformacja staje się widoczna nawet dla laika.

Na koniec warto zerknąć również na: Rola polityki fiskalnej w stabilizowaniu współczesnej gospodarki — to dobre domknięcie tematu.

Jeśli analiza wymiarów pokazuje konieczność silnego „rozciągnięcia” w jednym kierunku, a jednocześnie scena zawiera motywy wrażliwe na zniekształcenia, to punkt kontrolny: trzeba sięgnąć po metody segmentacji lub częściowej przebudowy sceny, a nie liczyć na cud proporcjonalnego przeliczenia.

Pantograf jako narzędzie do skalowania precyzyjnego

Pantograf pozwala przenieść rysunek w innym rozmiarze przy zachowaniu proporcji, co jest szczególnie użyteczne przy skomplikowanych motywach figuralnych i heraldycznych. Działa mechanicznie – raz ustawiony współczynnik skali wymusza jednolite powiększenie lub pomniejszenie całego rysunku, bez „ludzkiej” pokusy korekty tu i tam.

Przy pracy z pantografem punkty kontrolne obejmują:

• stabilne zamocowanie oryginału i podkładu docelowego – jakiekolwiek przesunięcie w trakcie pracy powoduje błędy,
• precyzyjne ustawienie ramion pantografu na wybrany współczynnik – nawet drobna pomyłka przy ustawieniu śrub skutkuje systematyczną różnicą skali,
• oznaczenie kilku punktów referencyjnych (np. narożniki prostokąta kompozycji) przed rysowaniem detali – dzięki temu łatwo wykryć, czy pantograf „nie ucieka” z proporcji na końcu pracy.

Pantograf sprawdza się najlepiej, gdy proporcje okna są zbliżone do proporcji oryginału, a głównym celem jest jedynie powiększenie lub pomniejszenie całości. Jeśli format docelowy wymaga zmiany proporcji, pantograf można wykorzystać do przygotowania „modułów” (postaci, herbów, ornamentów), które następnie zostaną rozmieszczone ręcznie w innym układzie.

Jeżeli po przeskalowaniu pantografem okaże się, że kluczowe wymiary (np. szerokość twarzy, grubość profili) spadły poniżej minimum technologicznego, to sygnał ostrzegawczy: narzędzie zostało użyte poprawnie, ale sam współczynnik skali jest nieakceptowalny z punktu widzenia technologii i trzeba wrócić do etapu diagnostyki.

Łączenie pantografu z segmentacją kompozycji

W praktyce często stosuje się strategię mieszaną: pantograf służy do wiernego przeskalowania najważniejszych motywów, a tła i ornamenty są dostosowywane ręcznie. Pozwala to utrzymać wysoki poziom precyzji w strefach krytycznych i jednocześnie elastycznie zareagować na różnice proporcji okna.

Przykładowa procedura:

1. Na oryginalnym rysunku wydziel postaci, herby i inne motywy kluczowe jako osobne moduły.
2. Przeskaluj te moduły pantografem na format zbliżony do docelowych wymiarów (czasem z lekkim zapasem).
3. Rozmieść moduły na nowym obrysie okna, zachowując priorytet czytelności i osi kompozycyjnych.
4. Uzupełnij powstałe luki ornamentem i tłem, dostosowując ich skalę ręcznie – w razie potrzeby korzystając z siatki lub podziałów proporcjonalnych.

Jeśli po rozlokowaniu modułów wciąż pozostają duże „puste” pola, których nie da się wypełnić bez nadmiernego powiększenia ornamentu, to sygnał, że kompozycja wymaga dodatkowych motywów lub wprowadzenia podziałów konstrukcyjnych (np. słupków, maswerków) jako ram podporządkowujących się nowemu formatowi.

Kontrola po przeskalowaniu – audyt wymiarów i czytelności

Sam proces skalowania, nawet wykonany poprawną metodą, nie kończy pracy. Konieczny jest audyt wyjściowy – sprawdzenie, czy nowy rysunek spełnia kryteria technologiczne i estetyczne. Tu przydaje się lista stałych punktów kontrolnych:

• Grubość profili ołowianych – czy żaden odcinek nie jest wymuszony na tak drobny, że produkcyjnie będzie kłopotliwy.
• Minimalne wymiary detalu – litery, małe symbole, elementy heraldyki; ich rozmiar trzeba porównać z przyjętym minimum warsztatowym.
• Długość niepodpartych odcinków – po skalowaniu pionowe i poziome linie mogą znacząco urosnąć; należy sprawdzić, czy nie wymagają dodatkowych podziałów.
• Relacje między planami – czy po zmianie formatu różnica skali między pierwszym planem (postacie), drugim (architektura) i tłem nie została zaburzona.
• Czytelność z dystansu – szczególnie przy dużych oknach warto ocenić, czy główne motywy są czytelne z typowej odległości oglądania.

Jeśli choć jeden z tych punktów wypada negatywnie, to sygnał ostrzegawczy, że etap skalowania musi być uzupełniony korektą adaptacyjną, a nie tylko kosmetyczną poprawką. Dopiero pozytywny wynik całego audytu daje podstawę do przejścia w fazę przygotowania szablonów.

Przeliczenia na szablony i formaty produkcyjne

Po zatwierdzeniu przeskalowanego rysunku trzeba przełożyć go na realne szablony cięcia szkła i montażu profili. Skalowanie wprowadza tu dodatkowe ryzyka: błędne zaokrąglenia wymiarów, kumulację tolerancji i rozbieżności między rysunkiem a wymiarami otworu okiennego.

Przygotowując szablony po skalowaniu, przeprowadź następującą weryfikację:

• porównaj obrys z rzeczywistymi wymiarami otworu (pomiary z budowy) – nie tylko teoretycznymi wymiarami z projektu,
• sprawdź sumę szerokości pól i profili w jednym rzędzie – czy nie powstaje ukryta różnica kilku milimetrów, która „wyjdzie” przy montażu,
• zastosuj jednolity sposób zaokrąglania wymiarów (np. zawsze do 1 mm w dół lub w górę) i odnotuj go, aby ekipa warsztatowa wiedziała, jak interpretować liczby,
• wykonaj kontrolny wydruk w skali roboczej (np. 1:10) i przyłóż do niego kilka krytycznych modułów, aby potwierdzić zgodność wymiarów i podziałów.

Jeśli na etapie szablonów pojawia się różnica między „teorią” a fizycznym otworem, to moment, aby skorygować rysunek skalowany, a nie liczyć na dopasowanie „na miejscu”. Każdy milimetr rozbieżności w szablonie może zamienić się w centymetry błędu przy dużych gabarytach okna.

Skalowanie wzoru na zestaw okien – spójność między modułami

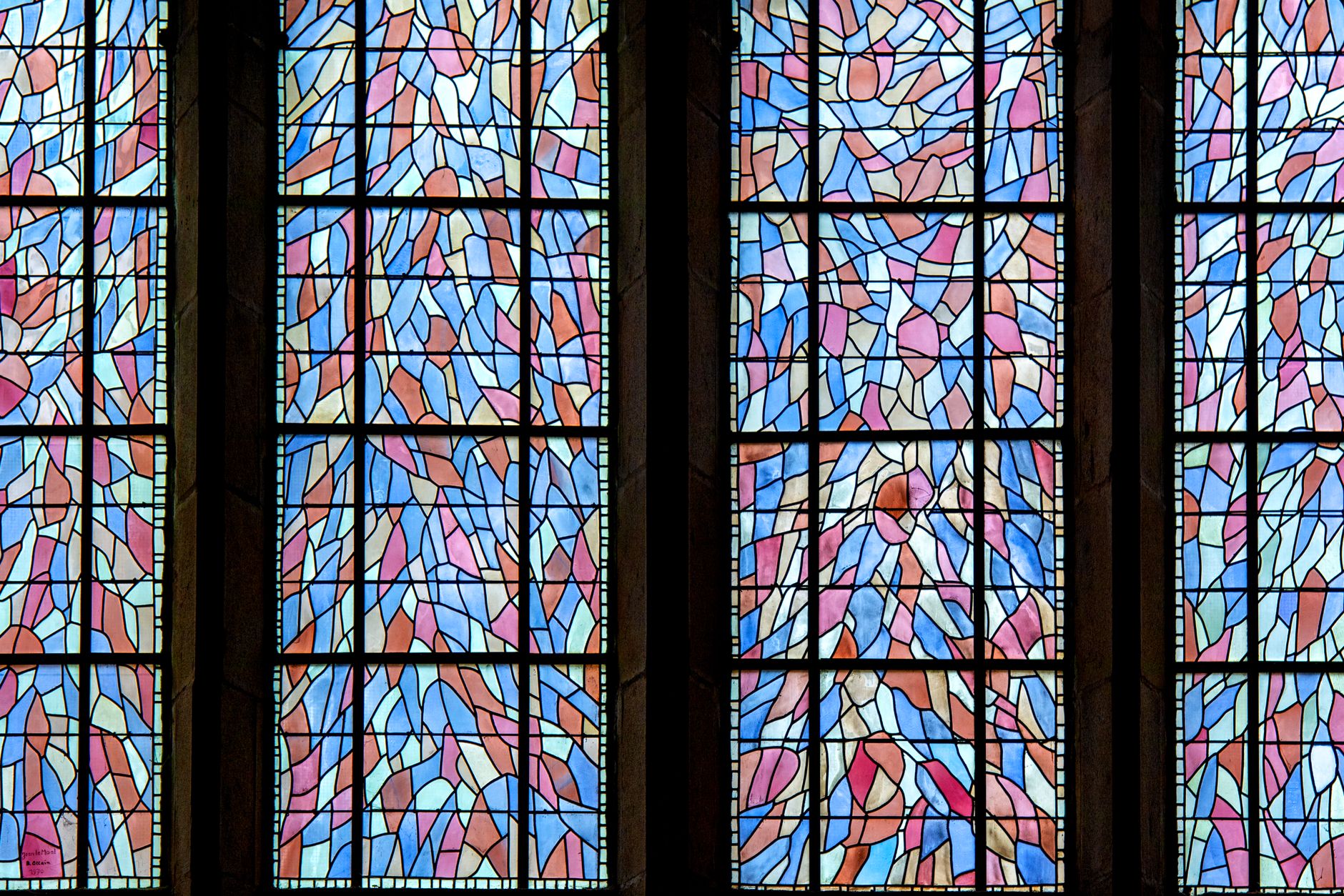

Przy zestawach okien (np. trzy lancety w prezbiterium, cykl okien nawowych) problem skalowania komplikuje się: ten sam motyw musi często funkcjonować w kilku nieco różnych formatach, a całość powinna pozostać spójna wizualnie. Oznacza to konieczność audytu nie tylko pojedynczego okna, lecz całego zespołu.

Kluczowe kryteria spójności przy skalowaniu zestawów:

• jednakowa wysokość „horyzontu” – jeśli w kilku oknach występuje linia krajobrazu lub parapetu architektonicznego, jej wysokość w stosunku do podłogi wnętrza powinna być możliwie stała,
• porównywalna wielkość postaci – postacie tej samej rangi (np. apostołowie) nie mogą różnić się zauważalnie wzrostem między oknami, chyba że jest to świadomy zabieg,
• stały moduł bordiury – elementy ramy dekoracyjnej (np. powtarzające się motywy roślinne) powinny mieć zbliżony wymiar, nawet jeśli zmienia się szerokość okna,
• logiczny rytm kolorystyczny – po przeskalowaniu kolorystyka nie może „rozsypywać się” w jednym z okien, np. przez nadmierne powiększenie jasnych pól.

Jeżeli po przeskalowaniu okaże się, że w jednym z okien główne postacie są wyraźnie mniejsze lub większe niż w sąsiednich, to punkt kontrolny wymuszający korektę: należy albo zmienić współczynnik skali dla tego konkretnego okna, albo przeprojektować scenę tak, by utrzymać prestiż i czytelność bohaterów w całym cyklu.

Adaptacja motywów przy skrajnych zmianach formatu

Skrajne przypadki – np. przeniesienie sceny z wysokiego, wąskiego lancetu do niskiego, szerokiego okna nad drzwiami – wymagają nie tyle skalowania, co reinterpretacji. Bez takiego podejścia powstają „ściśnięte” postacie, absurdalnie szerokie herby lub wielkie puste pola u góry.

W takich sytuacjach skuteczna jest metoda „hierarchii kompozycyjnej”:

1. Wskaż główny motyw (np. centralna postać, kluczowy symbol) i zaplanuj go z minimalną deformacją – często z własnym, umiarkowanym współczynnikiem skali.
2. Zidentyfikuj motywy drugorzędne, które można łączyć, redukować lub przenosić (np. drobne scenki w tle, fragmenty architektury).
3. Dostosuj ramę i ornament, używając ich jako „bufora” do wypełnienia brakującego formatu – rozbuduj je tam, gdzie potrzeba wysokości lub szerokości.
4. Przeanalizuj ponownie czytelność: czy po zmianach widz nadal rozpoznaje scenę na pierwszy rzut oka.

Jeśli po takim przeprojektowaniu nadal odczuwalne jest wrażenie „przekrojenia” sceny (np. brakuje fragmentów postaci, a kompozycja wygląda jak wycięta z większego obrazu), to wyraźny sygnał ostrzegawczy, że trzeba sięgnąć po inne przedstawienie ikonograficzne, a nie na siłę przenosić stary wzór.

Skalowanie a perspektywa i iluzja przestrzeni

Przy kompozycjach z wyraźną perspektywą (architektura, drogi, wnętrza) skalowanie wpływa na odległości między planami i intensywność iluzji przestrzeni. Mechaniczne powiększenie może sprawić, że elementy tła staną się zbyt dominujące albo odwrotnie – iluzja głębi zniknie, jeśli zbyt ściśniemy odległości.

Kilka praktycznych punktów kontrolnych przy takich scenach:

• zachowaj stały stosunek wysokości postaci pierwszoplanowej do elementów horyzontu (np. linii murów, drzew) – ich zmiana zaburza poczucie skali,
• kontroluj odległość między równoległymi liniami perspektywicznymi (np. boki drogi): zbyt małe zmiany odległości przy dużym oknie sprawią, że perspektywa „spłaszczy się”,
• unikaj rozdzielania punktu zbiegu – po skalowaniu nie może on „wylądować” poza obrysem okna lub w strefie podziału technicznego.

Jeżeli po powiększeniu scena traci czytelność głębi (wszystko wydaje się w jednym planie), to punkt kontrolny: konieczne jest pogłębienie kontrastów, korekta grubości linii i ewentualna zmiana układu planów, a nie tylko poleganie na jednolitym współczynniku skali.

Kalibracja skali do odległości oglądania

Najczęściej zadawane pytania (FAQ)

Jak przeskalować wzór witraża do innego okna, żeby nie zdeformować proporcji?

Najpierw porównaj proporcje szerokości do wysokości: wzoru wyjściowego i okna docelowego. Jeśli różnica jest niewielka (np. 3:2 vs 4:3), możesz zastosować skalowanie liniowe w obu kierunkach z tym samym procentem. Gdy różnica jest duża (np. 3:2 vs 5:1), proste „rozciągnięcie” w pionie lub poziomie jest sygnałem ostrzegawczym – proporcje motywu centralnego i okrągłych elementów na pewno się rozjadą.

Drugi punkt kontrolny to motyw główny: sprawdź, czy po przeskalowaniu nie zostanie przycięty przez ramę lub szprosy oraz czy nie zamieni się w nienaturalnie wysoką lub szeroką figurę. Jeśli analiza pokazuje, że proporcje okna i wzoru są zbliżone, a motyw centralny pozostaje czytelny i „mieści się” w polu szklenia, dopiero wtedy skalowanie można traktować jako operację czysto techniczną.

Dlaczego nie mogę po prostu rozciągnąć wzoru w pionie do wysokiego, wąskiego okna?

Rozciągnięcie tylko w jednym kierunku powoduje deformację wszystkich kształtów. Okręgi zmieniają się w elipsy, postacie stają się „żyrafami”, a delikatne proporcje twarzy i dłoni ulegają zniekształceniu. To klasyczny „efekt banera” – kompozycja wygląda jak źle ustawione zdjęcie na monitorze, nawet jeśli linie technicznie się zgadzają.

Jeżeli okno ma radykalnie inną proporcję niż wzór katalogowy (np. zamiast 3:2 – 5:1), trzeba przejść z prostego skalowania do adaptacji: wykorzystać fragment motywu, dodać pasy dekoracyjne u góry i dołu, wprowadzić powtarzalne sekcje prowadzące oko wzdłuż wysokiego formatu. Jeśli wzór „nie mieści się” bez deformacji, to sygnał, że potrzebny jest nowy układ sceny, a nie korekta procenta.

Jak sprawdzić, czy detale we witrażu po zmniejszeniu nie będą zbyt małe do wykonania?

Trzeba przejść przez kilka punktów kontrolnych. Po pierwsze – minimalna szerokość ołowiu: zbyt gęsta sieć linii po zmniejszeniu spowoduje, że ołów przykryje znaczną część kompozycji i detale zamienią się w ciemne pasy. Po drugie – minimalna wielkość pojedynczego elementu szklanego: bardzo małe kawałki są trudne w cięciu i narażone na pęknięcia przy montażu i eksploatacji.

Dobrym testem jest wydruk projektu w skali 1:1 dla docelowego okna i pomiar najmniejszych pól szkła oraz szerokości przewidzianych linii ołowiu. Jeśli którykolwiek element schodzi poniżej lokalnego minimum technologicznego (np. listek szerokości kilku milimetrów, litera wypełniona mikroskopijnymi polami), projekt po zmniejszeniu wymaga przeprojektowania fragmentów motywu, a nie tylko zaakceptowania „drobnej straty szczegółów”.

Jakie motywy witraży najlepiej znoszą skalowanie, a jakie psują się najszybciej?

Najbezpieczniej skaluje się geometria i rytm: rozety, regularne siatki kwadratów i rombów, pasy dekoracyjne, powtarzalne ornamenty. Jeśli zachowasz proporcje wysokość/szerokość i skalujesz liniowo, rytm pozostaje czytelny, a całość dobrze znosi zarówno powiększenie, jak i zmniejszenie.

Wrażliwe na skalowanie są przede wszystkim: twarze, postacie, dłonie, litery, herby, monogramy i bardzo skomplikowane detale roślinne. Tu każdy procent rozciągnięcia w jednym kierunku wychodzi natychmiast – oczy „uciekają”, dłonie się wydłużają, litera „O” zamienia się w dominującą elipsę. Jeśli motyw centralny należy do tej grupy, skalowanie zawsze trzeba traktować jako operację wysokiego ryzyka i z góry założyć konieczność korekt rysunku.

Na co zwrócić uwagę przy przenoszeniu wzoru z katalogu do okna o innych wymiarach?

Podstawowe kryteria są cztery: proporcje (czy okno ma zbliżony stosunek boków do oryginalnego wzoru), pozycja i wielkość motywu centralnego (czy nie zostanie przycięty szprosem lub ramą), wielkość detali po przeskalowaniu (czy nie zjadą poniżej minimum technologicznego) oraz margines przy ramie (czy profile, uszczelki i listewki nie „obgryzą” ważnych części rysunku).

Jeśli którykolwiek z tych punktów kontrolnych wypada negatywnie – np. motyw centralny wpada na krawędź, napisy po zmniejszeniu stają się nieczytelne, a przy ramie giną ważne liście – sygnał jest jasny: katalogowy wzór można traktować tylko jako inspirację. W takiej sytuacji lepiej od razu projektować wersję adaptowaną, zamiast próbować ratować efekt końcowy na etapie montażu.

Czym się różni „ładny rysunek” witraża od projektu, który da się poprawnie przeskalować i wykonać?

„Ładny rysunek” ignoruje technologię: linie kończą się w przypadkowych miejscach, nie uwzględnia się minimalnej szerokości ołowiu, konstrukcyjnych „kręgosłupów” panelu ani realnych podziałów tafli i szprosów. Po powiększeniu wszystkie te błędy rosną – linie zaczynają się gubić, pojawiają się elementy „wiszące” na jednym pasku ołowiu, a niektóre detale są niemożliwe do wykonania.

Projekt techniczny od początku traktuje każdą kreskę jako przyszły profil ołowiany i potencjalną ścieżkę naprężeń. Uporządkowana konstrukcja, ciągłe linie nośne, sprawdzona minimalna wielkość pól szkła oraz zaplanowany margines przy ramie sprawiają, że taki wzór można skalować znacznie bezpieczniej. Jeśli rysunek nie przechodzi tego „audytu technicznego”, skalowanie staje się powiększaniem problemu, a nie rozwiązaniem.

Jakie są kluczowe ograniczenia technologiczne przy skalowaniu witraży, o których nie wolno zapomnieć?

Do podstawowych ograniczeń należą: minimalna szerokość ołowiu (profil ma swój konkretny wymiar i nie da się go „zwęzić” na życzenie), minimalna wielkość elementów szklanych, ciągłość linii konstrukcyjnych oraz zapas przy krawędziach na ramy, uszczelki i listewki. Każde pominięcie któregoś z tych parametrów skutkuje konfliktem na etapie cięcia lub montażu.

Sygnałami ostrzegawczymi po przeskalowaniu są: mikroskopijne elementy, rozbite ciągłe linie przebiegające wcześniej przez cały panel, brak konstrukcyjnego „kręgosłupa” i brak marginesu przy ramie. Jeśli projekt po skalowaniu generuje choć jeden z tych problemów, jedynym sensownym krokiem jest korekta rysunku – zmiana przebiegu linii, uproszczenie detali lub wprowadzenie dodatkowych podziałów, zamiast liczenia na „grubszy ołów” jako uniwersalne lekarstwo.

Najważniejsze punkty

• Rysunek „na ładnie” nie jest projektem witraża – brak w nim uwzględnienia ołowiu, podziału tafli, mocowań i obciążeń; skalowanie takiego szkicu tylko powiększa błędy i prowadzi do wzoru, którego nie da się bezpiecznie wykonać.
• Punkt kontrolny nr 1: każda linia w projekcie to przyszły profil ołowiany i „pęknięcie” w szkle – już na etapie szkicu musi być zaplanowana pod kątem wytrzymałości, odprowadzania naprężeń i styku ze szprosami, inaczej po przeskalowaniu konstrukcja się rozpadnie.
• Geometria, rozety i rytmiczne ornamenty skalują się dobrze przy zachowaniu proporcji wysokość/szerokość, natomiast postacie, twarze, dłonie, litery i drobne detale roślinne bardzo szybko tracą czytelność lub proporcje – są krytycznym obszarem do audytu przed zmianą formatu.
• Napisy i symbole są szczególnie wrażliwe: przy zmniejszaniu schodzą poniżej minimum technologicznego (kształt liter „rozmazuje się” przez ołów), przy powiększaniu pojedyncze litery (np. „O”) zamieniają się w dominujące, niekontrolowane ramki w kompozycji.
• Skalowanie musi być zgodne z twardymi ograniczeniami technologicznymi: minimalną szerokością ołowiu, minimalnym wymiarem elementu szklanego, ciągłością linii konstrukcyjnych i wymaganym marginesem przy ramie; ignorowanie któregokolwiek z tych punktów kontrolnych kończy się projektem niewykonalnym lub bardzo awaryjnym.
